SMC復(fù)合材料是通過樹脂糊浸漬纖維或者是短切纖維氈，在兩面覆蓋聚乙烯薄膜制成的一種片狀模壓料，屬于預(yù)浸氈料的一種。SMC成型效率高、產(chǎn)品的表面光潔度好、外形尺寸穩(wěn)定性好，且成型周期短、成本低，適合大批量生產(chǎn)，適合生產(chǎn)截面變化不太大的薄壁制品，在GFRP汽車部件生產(chǎn)領(lǐng)域已得到廣泛應(yīng)用。目前，在車用CFRP成型工藝方面，SMC主要用于片狀短切纖維復(fù)合材料的生產(chǎn)，由于纖維的非連續(xù)性，制品強(qiáng)度不高，且強(qiáng)度具有面內(nèi)各向同性特點(diǎn)。而碳纖維在樹脂糊中的潤濕性是SMC工藝面臨的重要課題，通過對碳纖維進(jìn)行必要的表面處理，并采用適當(dāng)?shù)臐櫇穹稚┠軌蛴行岣咛祭w維在樹脂糊中的潤濕性和均勻性。

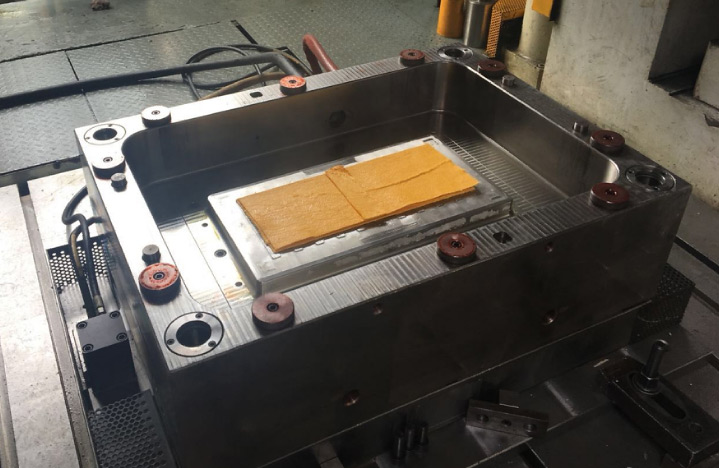

SMC模壓成型過程中要重點(diǎn)注意控制好“3個點(diǎn)”，即3個主要工藝參數(shù)：溫度、壓力和時間，其中模壓溫度是模壓成型時所規(guī)定的模具溫度，這一工藝參數(shù)確定了模具向模腔內(nèi)物料的傳熱條件，對物料的熔融、流動和固化各階段都有決定性的影響。SMC模塑料在模壓過程中的溫度變化情況較復(fù)雜，由于塑料是熱的不良導(dǎo)體，物料中心和邊緣在成型的開始階段溫差較大，這將導(dǎo)致固化交聯(lián)反應(yīng)在物料的內(nèi)外層不是同時開始。表層料由于受熱早先固化而形成硬的殼層，而內(nèi)層料在稍后的固化收縮因受到外部硬殼層的限制，致使模壓制品的表層內(nèi)常存有殘余壓應(yīng)力，而內(nèi)層則帶有殘余拉應(yīng)力，殘余應(yīng)力的存在會引起制品翹曲、開裂和強(qiáng)度下降。因此采取措施盡力減小模腔內(nèi)物料的內(nèi)外溫差，消除不均勻固化是獲得高質(zhì)量制品的重要條件之一。
